鐵路局調度臺的結構設計有什么特點？
隨著科學技術的進步，形態學，色彩學和人機學理論的發展與應用，必然帶來鐵路調度臺結構的改進。
1、北京站操縱、表示分離式調度臺的概述
表示屏與操縱盤主要包括：1、表示屏。2、操縱盤。3、道岔單獨操縱盤。4、人工解鎖按鈕盤及工作臺。
2、調度臺的表示屏外型設計
表示屏外形尺寸為3000*1700*3500mm，它由各種類型的單元盒拼湊組合而成，以滿足站場及電路設計的需要。單元的配線采用焊接方式(也可采用插接式)。表示屏采用紅、黃、綠單色發光二極管和紅、黃雙色發光二極管(LED)為發光顯示元件。LED具有色差分明，色彩鮮艷，光線柔和，壽命長等優點，均根據盤面布置要求進行配置。表示屏的表示燈供電采用6V直流電源，大大降低了耗電量，按1500個燈平均點燃4h計算，一年可節約用電。
表示屏除原來的電流表外，還增設了數字顯示鐘，正確報時，并可調整快、慢。表示屏的接近信號除了燈光顯示外，還采用了語言提示器。
3、調度臺操縱盤的設計
操縱盤有與表示屏相似的現場模擬圖形，采用了外徑為密封式帶燈按鈕，按鈕的壓力為1.6N，動作可靠，壽命長。為防止按鈕人為的誤動，設有按鈕防護套。按鈕小型化使盤面設計尺寸為960*420mm，值班員可以自由操縱。
電纜從表示屏兩側第腳立柱(內部)引入，在表示屏的下面(內部)設置72塊18柱零層端子板;內部?jī)蓚?cè)設有四柱接線板，熔絲和匯流條。
4、調度臺道岔操縱盤設計
道岔單獨操縱盤，既供值班員操縱道岔又供維修人員檢查、維修現場道岔用，因此與操縱盤分開，而設于操縱盤的左側，使用方便，互不干擾?？紤]了電動的電流，采用了密封結構的X2733.39道岔按鈕。

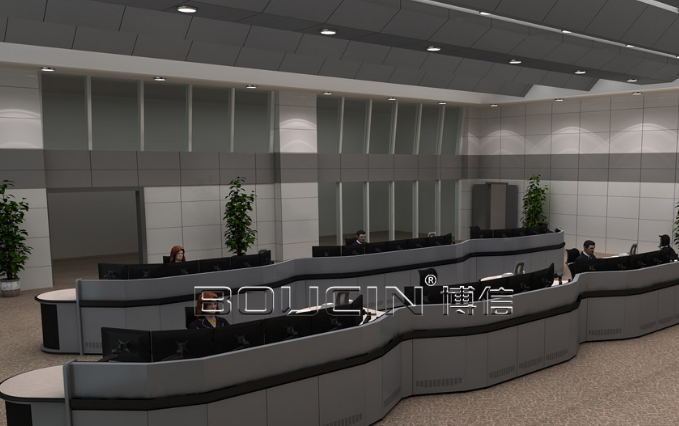

工作臺分為前排工作臺和后排工作臺，供四位值班人員進行各種業務活動。前排工作臺采用U型角度，以利觀察。工作還考慮了通信設備的安裝和編寫作業用的傾斜面。工作臺用塑料貼面刨花板材料制成，周邊由鋁型材鑲邊，美化了工作環境，使人有舒適感，而且降低了造價。
